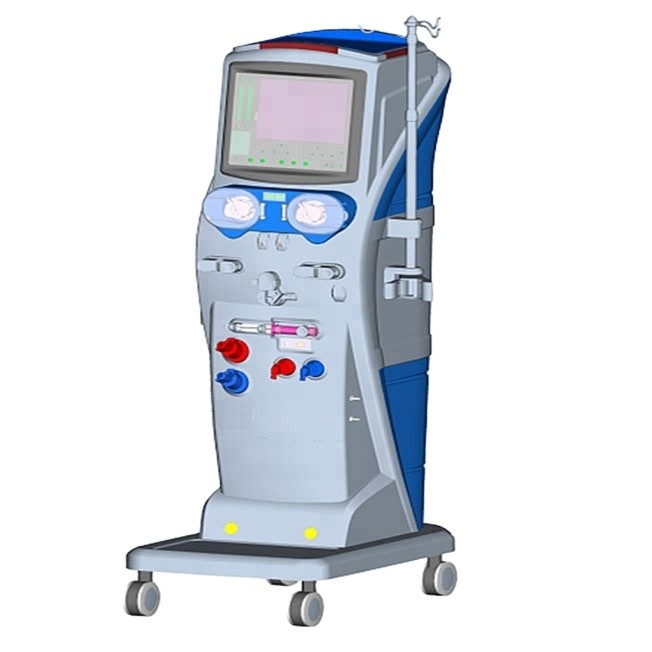

承認されるセリウム!!二重ポンプ販売のための多機能のHemodialysis機械透析機HM02

承認されるセリウム!!二重ポンプ多機能のHemodialysis機械透析機HM02

Techinicalの指定:
- 公開システム異なった製造者からの消耗品の利用を許可する
- 15"アイコン回転、速く、容易な使用のための単語のタッチスクリーンのモニター、表示
- 高解像の15"で示されている操作指示TFTのモニター
- 容積測定の限外濾過制御および順次限外濾過
- モニターの統合された自動運転表示灯
- 透析の自動起爆剤の開始前のフル オート自己テスト
- 10からの30のmlのプログラム可能な注入（注入無し、側面図を描かれた注入、自動膠灰粘土または連続的な注入）へのスポイトのためのヘパリン ポンプ
-重炭酸塩の粉のカートリッジ ホールダー:衛生学の透析のためのカートリッジとの透析処置のため
-血の漏出および気泡の探知器
-使い捨て可能な供給の必要性なしでオン林Kt/Vの測定を続ける
-自動化された温度および圧力測定
- プログラム可能な6それぞれおよび/または事前調整のプロフィールのための
Dialysateの温度
-ナトリウム
-限外濾過
-重炭酸塩
- Dialysateの流れ
-ヘパリン率
- 300からの1つのmlの個々のステップの800 ml/minへの透析の流動度の調節
- Pyrogeneおよびultrapure透析液体を作り出す内毒素フィルター
-調節可能な設定が付いている1つの血ポンプ
-停電（15分のd'autonomie）の場合には電池の供給
- oscillometric方法、さまざまでプログラム可能な周期によって非侵襲的な自動化された血圧の測定（ABPM）
-生物的RRの慰めは、付加的な礼儀の使い捨て可能な供給のCritラインのインターフェイスの接続の必要性なしで血圧の関連限外濾過制御に基づいて自動化された血圧安定透析機へのCritライン装置の関係を可能にする。- Critラインは流動管理アクセスの監視用具である。それは絶対ヘマトクリットをパーセントで測定したり、ヘモグロビンを査定したり、連続的な酸素の飽和および管のアクセスの再循環の忍耐強いディスクおよびカード読取り装置を測定する:この選択は機械で患者を自動的に登録し、すべての忍耐強い個々の透析変数の組み立てを自動的に活動化させ、そして忍耐強いカードで処置データを救う
- SNのかちりと言う音かたっという音として単一針の透析（特定の血の管を要求しない）
- transmembrane圧力（TMP）警報前にdialysersの凝固を識別する圧力センサー（PBE）
- 自動化された消毒/準備のプロシージャのためにオン/オフ統合されたタイマー
- 化学/熱消毒、プログラム可能な週間消毒のテーブル、クエン酸50% （のHBVを含む不活性化、HCB、HIV殺菌、殺菌、tuberculocidal、virucidal）のための認可された熱消毒の化学薬品、熱または組合せのためのプログラム可能なクリーニングおよび消毒モード、
- preparationmodeの安全な浸透、濃縮物およびエネルギーへの自動化されたスタンバイ機能
- EN 60601に従う
- 承認されるセリウム
- 力:AC 220ボルトの、50のHz。
- プラグのタイプ:CEE 7/7
任意:
- 上でとしてしかし二重ポンプを搭載する同じ構成

ツー ユニット水処理システムはそれぞれHeomodilaysis 20台の機械を支えることができる

2.1每ろ過システムを含む:
-背部同じ高さのフィルターおよびpressure-reducing弁
-増圧ポンプ
-砂フィルター システムおよび/または
- CIRフィルター システムはのための鉄のマンガン、明確な飲料水の硫黄の取除く
-飲料水の残りの脱塩素のための活性炭フィルター システム
-塩素で処理された携帯用水の処置のための塩素フィルター
-二重軟化剤システム
-媒体の柵のパネル:
- 酸欠海域の自由な浸透する関係が付いているアルミニウム チャネル。
- すべてのコネクターは熱湯のための熱disinfectableそして抵抗力がある。
- 浸透、下水管水および濃縮物のために利用できる単一の場所か二重場所のコネクター。
- パネルは主要なパネルとして同じアルミニウム カバー自体によってカバーされる中心にされた下水管のコラム システムを–、それ防ぐ臭いおよび騒音を含んでいる。
- パネルの中で熱消毒プロセスが進行中の間、Pe Xaループを保つ分離が絶えず熱したある。
- 付加的なコネクターおよび延長の改善はコンパクト デザインおよび適用範囲が広い部品のために容易に可能である。
- 限外濾過および熱消毒
- 限外濾過は細菌およびendotoxinesの信頼できる保持を保証する。熱消毒は含んだ全浸透するリング主要な、また透析の関係の管を入口のセクター包み込んだ。

装置/指定
浸透の限外濾過の特許を取られたプロシージャ
交差流れ操作による限外濾過膜の高い寿命
逆浸透への限外濾過膜の濃縮物の再循環による水経済
浸透する供給過剰のタンクの十分に自動化された詰物のための3ステップ浸透の圧力弁
処理されるマイクロ コントローラー
統合された圧力ポンプ
逆浸透システムのために互換性がある

衛生学
- クランプ コネクターによって精製される表面の中の完全なV4A管、
- 管のポリ塩化ビニールなしのアセンブリ

パフォーマンス データ:
- タンク容積:500リットル、使用可能な水量ca. 480リットル
- 分離を用いる倍によって囲まれるステンレス鋼 タンク（1.4404）
- ポリエーテルのスルフォンから成っている限外濾過の膜

保持:
-細菌の保持> 5本の丸太のステップ（要因100.000）
-内毒素の保持> 5本の丸太のステップ（要因100.000）
-熱消毒> 75°Cの温度

機械関係:
- 浸透する入力、浸透する減少の逆浸透、浸透するリング主要な供給、浸透するリターン、管3メートルの圧力DN 20、下水管HT 50 （com。栄養管のコネクターおよびリング リターン コネクターを鳴らすため）
電気データ:
- 400ボルト、Hz最高3~/N、50-60の。14のkW
- ヒーター12のkWの最高圧力ポンプ。2つのkW
- 次元は/重くする（WxHxD）:790 x 1950年x 1450のmm/ca. 350/850のkg （空/完全なタンク）

任意:
水保護装置
- リングの始めに温度の測定のための温度検出器
- リングAIN開けないで逆浸透の化学消毒の間に供給する浸透の切断のための単位を切る。

MPG/MDD –グループIIaのシステムに製造される

2.2中央逆浸透の単位
- ステンレス鋼で製造されたすべての管の仕事。高い純度（浄化された水）の補助金の浸透水路およびコネクターで死んだ足の放しなさい。
- 浸透する容量/大学の公開講座で等級別になるプロダクト:
350のl/h、700のl/h、1050のl/h、1400のl/h、1750のl/h
- 12°C水温で各浸透する容量

延長セットによってアップグレード可能。
- 高められた性能のために複数のシステムは並行して接続することができる。

水入口:
- 吸入圧min.:1000のl/hから3000のl/hの原動力のmin. 3棒
- 最高吸入圧。:静的な6棒（必要なシステムの前の圧力減力剤）

電圧:
- 230/400V 3-phase 50のHz
- 230/400V 3-phase 60のHz
- 115/200V 3-phase 60のHz

- 電気パワー消費量:3つのkW

使用された指針、標準および規則:
- 議会93/42 EWG医療機器の指令の指針
- 医学の電気機器–パート1:安全（IECの601-1:1988 + A1のための一般要求事項:1991年+ A2:1995年）
- 測定、制御および実験室の使用パート1の電気機器のための安全要求事項:一般要求事項（IECの61010-1:2001）

温度検出器:
- システム保護のための浸透の監視された温度。

任意流出弁:
-ステンレス鋼から成っている付加的な流出弁はringmainおよび透析機の過熱保護を提供する。
- 圧力監視:次の圧力は監視される:
- 電子浸透する圧力
- 電子そして圧力計によって吸入圧
- 圧力計によるポンプ圧力
- 伝導性の測定:差込式の伝導性センサーは次の伝導性を監察した:
- 柔らかくされた水
- 浸透
- 良いワイヤー ヒューズ:可能な積み過ぎから制御およびモニタリング回線を保護する。
- 短い再生の時間（およそ25分） （DVGWは承認した）。
- 20"中型およびより小さい粒状物質の取り外しのための前フィルター システム。
- 材料の収容:PPは抵抗力がある8.6まで棒に圧力をかける
- フィルター挿入物:5つのu mの絶対カートリッジ
- 軟水の制御および見本抽出のための球弁。
- prickledステンレス鋼（AISI 304）で製造されたフレームおよび壊れ目タンク。

圧力ポンプ
タイプ:
- Grundfoss CRi 3-25 （50 Hzの）/CRi 3-31 （60のHz）
- Grundfoss CRi 3-17 （50 Hzの）/CRi 3-21 （50のHz）

材料:
- ステンレス鋼のすべてのぬらされた部分

タイプのポンプ:
- 縦、正常な吸引ポンプ。
- 手入れ不要の滑走のシールを使って。
- 衛生学のクランプ コネクターによる関係。

膜ハウジング
-材料:ステンレス鋼AISI 316L。マットは外側を中ピクルスにし。4"膜
-薄膜のポリアミドの膜が装備されている膜4つ
-ダウXLE-4040 –傷ついているポリアミド–余分低負荷
-無機物質の在籍率:> 98%
-ステンレス鋼AISI 316L/AISI 316Tiの管の仕事。マットは外側を中ピクルスにし。
主要なrespを鳴らす位置の浸透が付いているステンレス鋼のボール弁。サービス条件のために流出するために浸透しなさい。

から成っている主要なコントローラー:
- 管理委員会:すべての制御および監視機能を行う。開始で自己検査
- テキストの表示:警報にメニュー、指導、表示、作動条件および限界値を提供する。
- キーボード:4つのボタンの処理。
-中央制御部屋からの任意リモート・コントロール制御および監視。
